Sable de chromite dans les moules de fonderie automobile : propriétés, applications et avantages

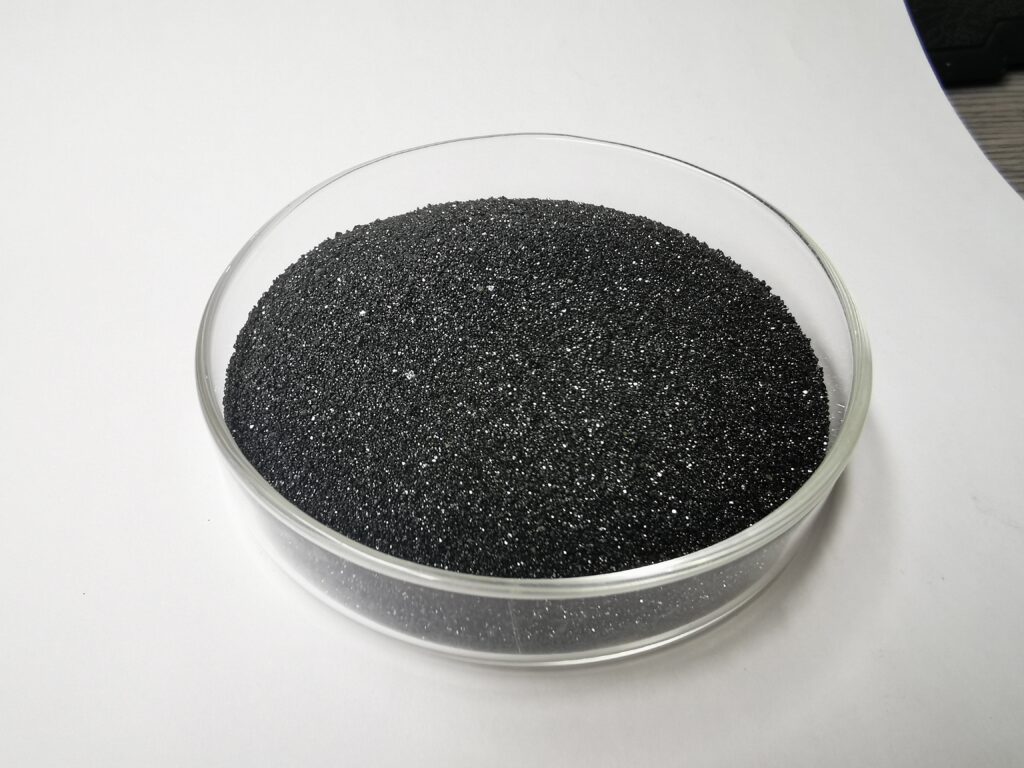

Le sable de chromite (FeCr₂O₄) est un sable minéral réfractaire largement utilisé en fonderie, notamment pour la fabrication de moules et de noyaux pour la fonderie automobile . Son point de fusion élevé, sa stabilité thermique et sa résistance à la pénétration des métaux en font un matériau idéal pour les procédés de fonderie exigeants, tels que les blocs-moteurs, les culasses, les composants de freinage et les pièces de transmission .
| PROPRIÉTÉS PHYSIQUES ( TYPIQUES ) | COMPOSITION CHIMIQUE MOYENNE (TYPIQUE) | ||
| PH | 7-9 | Cr2O3 | ≥46,0% |
| Couleur | Noir | SiO2 | ≤1,0% |
| Quantité d’acide | ≤2m | FeO | ≤26,5% |
| Sol% | ≤0,1 | Haut | ≤0,30% |
| Masse volumique apparente | 2,5-3,0 g/ cm³ | MgO | ≤10,0% |
| Densité relative | 4,0-4,8 g/cm³ | Al2O3 | ≤15,5% |
| Humidité | ≤0,1% | P | ≤0,003% |
| Température de frittage | ≥1800℃ | S | ≤0,003% |
| Acide libre | 0 | Cr/Fe | 1,55:1 |
| Densité de remplissage | 2,6 g/cm³ | ||
| température de fusion | ≥2180℃ | ||
1. Pourquoi utiliser du sable de chromite dans les pièces moulées automobiles ?
Principaux avantages
✔ Point de fusion élevé (environ 2 150 °C) : résiste à l’acier, au fer et à l’aluminium en fusion sans se dégrader.
✔ Excellente stabilité thermique : réduit les défauts de brûlure et les défauts liés à la dilatation du sable (par exemple, les veinures et les bavures).
✔ Faible dilatation thermique : minimise la fissuration du moule lors de la solidification du métal.
✔ Conductivité thermique élevée : favorise un refroidissement plus rapide, améliorant la microstructure de la pièce moulée.
✔ Inertie chimique : résiste aux réactions avec le métal en fusion (particulièrement avantageux pour l’acier et les alliages à haute teneur en manganèse ).
✔ Bonne fluidité et compactabilité : assure une densité de moule uniforme pour des pièces moulées précises.
2. Applications dans le domaine des pièces moulées automobiles
Le sable de chromite est couramment utilisé dans :
Blocs-moteurs et culasses (acier/aluminium) – Empêchent la pénétration du métal et l’incrustation du sable.
Disques et tambours de frein – Résiste aux hautes températures de coulée.
Carter de transmission – Réduit les défauts liés au sable dans les géométries complexes.
Collecteurs d’échappement – Résiste à la fatigue thermique due aux cycles répétés de chauffage/refroidissement.
3. Comparaison avec d’autres sables de fonderie
| Propriété | sable de chromite | sable siliceux | sable de zircon | sable d’olivine |
|---|---|---|---|---|
| Point de fusion (°C) | ~2 150 | ~1 710 | ~2 550 | ~1 800 |
| Dilatation thermique | Très faible | Haut | Très faible | Modéré |
| Conductivité thermique | Haut | Faible | Haut | Modéré |
| Coût | Modéré | Faible | Haut | Modéré |
| Idéal pour | Acier, fer, alliages haute température | Usage général | moulages de précision | Métaux non ferreux |
4. Utilisation du sable de chromite dans la fabrication de moules
(A) En tant que sable de parement (le plus courant)
Appliquée sous forme d’une couche de 5 à 20 mm à l’endroit où le métal en fusion entre en contact avec le moule.
Prévient la brûlure, la pénétration et l’érosion par le sable .
(B) Dans la production de base
Mélangé à des liants résineux (par exemple, uréthane phénolique, furane) pour des noyaux à haute résistance.
Utilisé dans les zones à haute température (par exemple, les passages d’eau de la culasse).
